DFMEA在国产汽油机节流阀体的改进设计中的应用

作者:网络    分类:六西格玛工具    时间:2021-09-22 09:43:58

实践证明,实施DFMEA需要耗费大量时间,这里提出了一种新方法来确定需要详细实施DFMEA的对象;思路。具体方法分为3步,即建立系统的组成结构树、确定阈值、选择所需分析的对象。


(1)建立系统的组成结构树

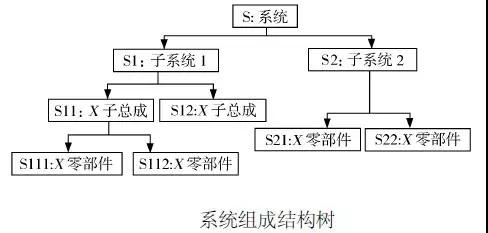

此处系统的组成结构树与上述中的系统结构树类似,但本质上不同。这里的系统组成结构树是与系统的组成完全相同,依照系统的结构和功能逐级向下建立,直到系统的零部件为止(称为组成结构树的叶结点),组成结构树的示意图见下图。




图中的系统由子系统1和子系统2组成,两个子系统分别完成相应的功能。子系统1由子总成1和2组成,子总成1又可以向下划分为零部件;子系统2由两个零部件组成。其中S12,S21,S22,S111和S112都是该组成结构树的叶结点。


(2)确定阈值


阈值是确定重要分支所依据的条件。根据DFMEA的原理,推荐确定重要度(S)和风险顺序数(RPN)两个参数的阈值,只要某分支的S和RPN两参数中的任意一个等于或超过阈值,该分支就被确定为重要分支。除S和RPN以外,DFMEA中还有发生度(O)和探测度(D)两个参数,S用来描述故障后果,O表明故障原因的发生概率,D是对探测措施有效程度的度量,RPN是S,O,D3者的乘积。O和D的阈值根据类似产品的故障数据确定,原则是要比DFMEA中的阈值低。


(3)选择所需分析的对象


对产品的组成结构树逐级向下分析,首先确定第一级分支的所有的S,O,D值,并计算得到RPN值;然后根据阈值来确定哪一个分支为重要分支,被确定为重要分支的仍然重复以上过程直到组成结构树的叶结点,非重要分支则不再继续分析。


以下图所示的系统组成结构树为例,选择需要分析的对象。假设S和RPN的阈值分别为6和70,组成结构树中分支的各参数情况如图5所示,有“3”的部分为重要分支。




由图可见,子系统S1的S和RPN都达到阈值,被确定为重要分支;子系统S2的RPN虽未达到阈值,但S已经超过阈值,也被确定为重要分支;S12,S22和S111被确定为分析对象,需要对其进行详细的DFMEA。

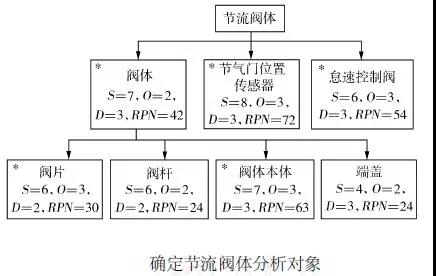

分析节流阀体的故障数据,确定S和RPN的阈值分别为5和30,分析结果见下图。由分析结果可知,需要对节气门位置传感器、怠速控制阀、阀片、阀体本体进行详细的DFMEA。
